1008
Generatore magnetico

Generatore di campo magnetico 50/60 Hz, 1200 A,
Conforme a IEC 1000-4-8 ed EN 61000-4-8

Categoria:

Descrizione

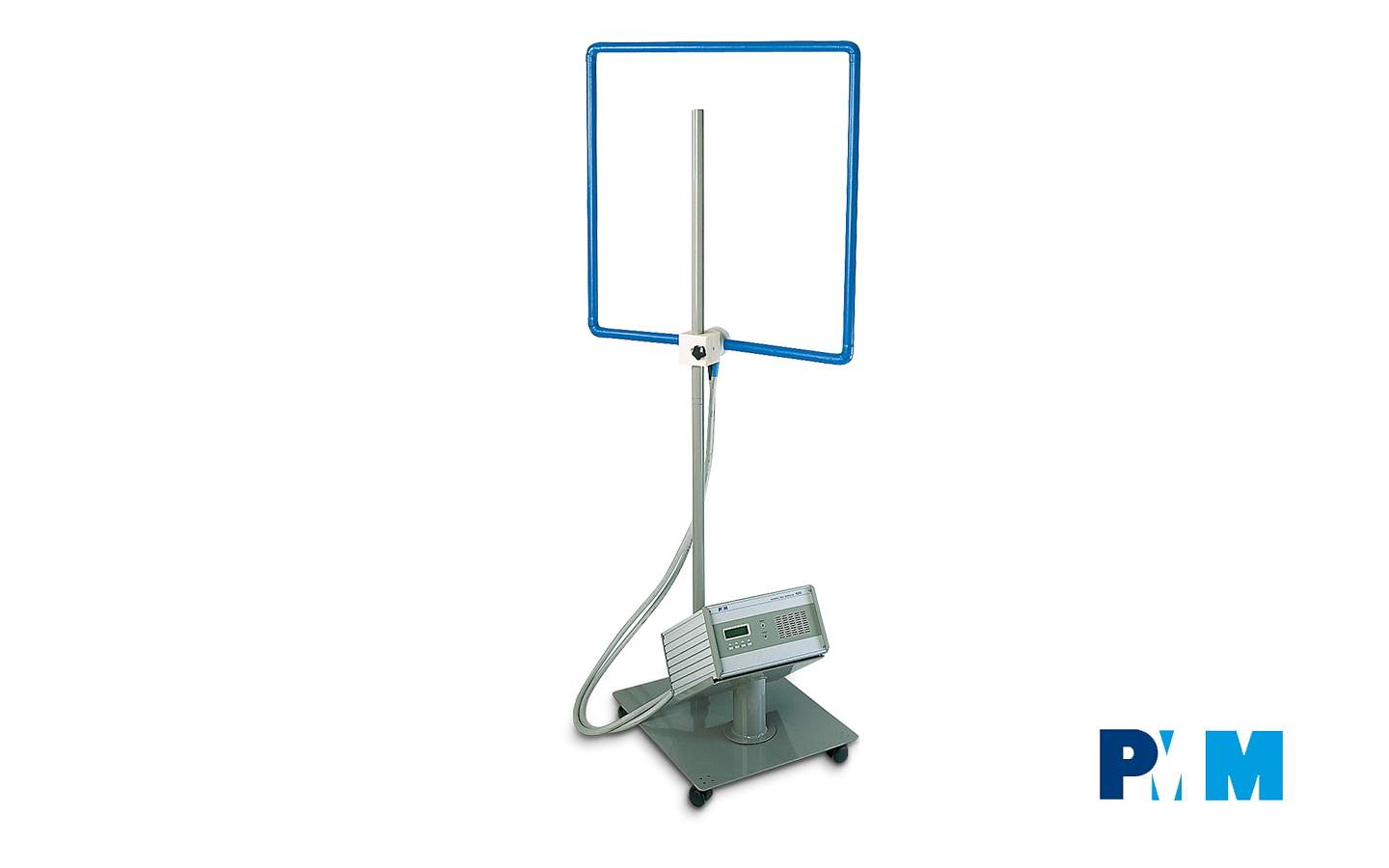

Il 1008 è un sistema per le prove di immunità magnetica, in base alla norma IEC 1000-4-8 ed EN 61000-4-8. Il sistema è un generatore di corrente programmabile, 1008-01, assieme ad un’antenna loop, disponibile in diverse dimensioni da selezionare in base alle dimensioni dell’EUT.

Uno o due sostegni, a seconda delle dimensioni, per consentire un facile posizionamento e ruotare l’antenna loop.

Il generatore ha sull’uscita la funzionalità di rilevamento della corrente per controllare la stabilità del campo magnetico prodotto dall’antenna Loop rispetto a variazioni causate dal surriscaldamento dei cavi, delle connessioni e dalle fluttuazioni della linea elettrica.

Un allarme acustico viene generato durante la prova per avvertire l’utilizzatore.

Il 1008 è disponibile con le seguenti le seguenti loop antenne:

  • 1008-02 – antenna quadrata, 1 x 1 m
  • 1008-03 – antenna quadrata, 1,5 x 1,5 m
  • 1008-04 – antenna quadrata, 2 x 2 m
  • 1008-05 – antenna rettangolare, 2 x 1.6 m
  • 1008-06 – antenna circolare, 1 m
  • 1008-07 – antenna circolare, 40 cm
